Клеммная соединительная коробка JB-4P — купить в Алматы и Астане

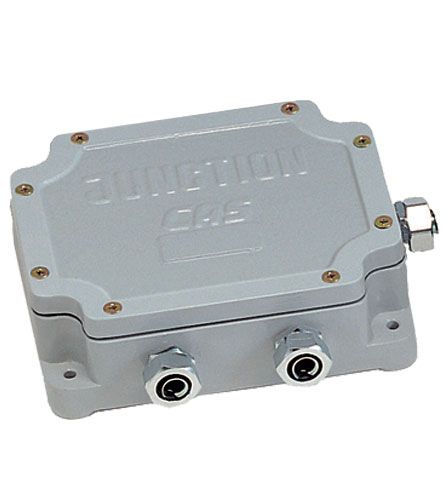

Клеммная соединительная коробка JB-4P — балансировочная коробка CAS для объединения сигналов четырёх аналоговых тензодатчиков. В частности, модель применяют в автомобильных, платформенных, бункерных и промышленных весовых системах.

Модель JB-4P поддерживает подключение до четырёх тензодатчиков. Кроме того, сигналы каналов объединяются в один выход для весового индикатора. При этом регулировочные элементы позволяют выровнять вклад каждого датчика.

Корпус выполнен из алюминия и рассчитан на защиту IP65. В результате внутренние клеммы и регулировочные элементы защищены от пыли и струй воды при правильном монтаже.

Подключение проводов выполняется через клеммы типа «зажим/пайка». Вместе с тем коробка рассчитана на кабель от тензодатчика диаметром менее 6 мм и кабель к индикатору диаметром менее 10 мм.

Габариты корпуса составляют 205×162×65 мм, предусмотрен индикатор питания. Помимо этого, компактная компоновка упрощает размещение коробки внутри рамы или рядом с весовой платформой.

Рабочий температурный диапазон серии составляет от −40 до +40 °C. Поэтому коробка подходит для стационарных весовых систем, эксплуатируемых в помещениях и на уличных объектах.

Преимущества CAS JB-4P

Технические характеристики CAS JB-4P

В частности, количество подключаемых тензодатчиков составляет 4, а назначение устройства — суммирование аналоговых сигналов перед их передачей на весовой индикатор.

Кроме того, тип внутренних клеммных разъёмов — зажим/пайка; допустимый диаметр кабеля от тензодатчика — менее 6 мм, к индикатору — менее 10 мм.

Таким образом, корпус изготовлен из алюминия, степень защиты соответствует IP65, а габариты коробки составляют 205×162×65 мм.

В свою очередь, индикатор питания упрощает контроль подключения, а регулировочные элементы помогают выполнить балансировку каналов тензодатчиков.

Однако степень защиты IP65 сохраняется только при корректно установленных кабельных вводах и закрытой крышке. Рабочий диапазон температуры составляет −40…+40 °C.

Прежде всего коробку закрепляют на устойчивом основании, затем подключают тензодатчики и индикатор по схеме. После этого выполняют балансировку, проверку нуля и калибровку весовой системы.

Итак, если вам нужна Клеммная соединительная коробка JB-4P в Алматы или Астане, специалисты KSE.kz помогут проверить совместимость с тензодатчиками, индикатором, кабелями и конструкцией весов.
